東関東大震災とオルガン

　スイスのオルガン工房が製作、1985年完当工房は組立・整音等を共同作業、以降の保守を任されていた。　2004年オーバーホール、この時、地震対策も行った。

　この楽器は組立時に危惧を感じていくつか問題点を指摘したのであったが、地震を知らないヨーロッパのオルガン製作者にとってはこれでも充分と言って聞き入れなかった。　オーバーホールの際には人的被害を及ぼさないことを主眼に補強を行った。　すなわち、倒壊の可能性を低めること、正面パイプの脱落を防ぐことに重点を置いた対策を施していた。

今回の地震では幸いこれらの対策は効を奏したようであった。　しかし、内部のパイプが多数倒れてかなりの被害をこうむることとなった。　内部のパイプも当工房であれば、4'域のFまではLehne（パイプの支え）で支える。楽器を発注する段階で《4'域のFまで》支えるように伝えておいたのであるが聞き入れられなかった。　オーバーホールの際に可能な範囲で支えを追加したり、支えを補強したりしたのであるが、完成後の楽器に手を加えるには限度があり、思うようにはならなかった。

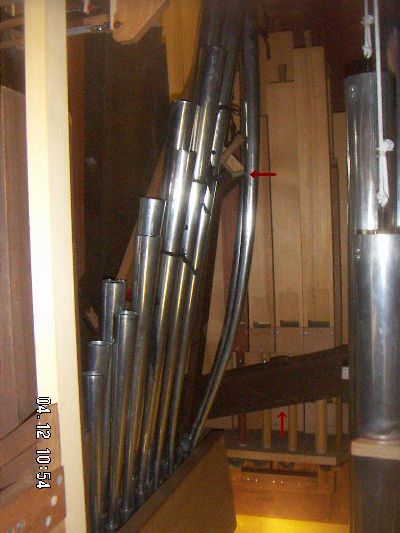

	低音木管の固定法は非常に安易な方法で（フランスの楽器に多い）あったためオーバーホールの際にかなり改良したのであった。しかし、一部木管が支えから外れたり支えごと倒れた結果多くの金属管をつぶすこととなった。　左の画像二つの矢印のところに倒れた木管が見えている。　これらの木管が倒れなければ、この部分では全く被害はなかったのである。　これは、GrandorgueのC側、反対のCis側はほぼ同じ構造であるが、幸い無傷であった。　Cis側は木管が一本も倒れなかったからである。　Cis側は Lehneの作りが異なっているのが幸いしたのかもしれない。

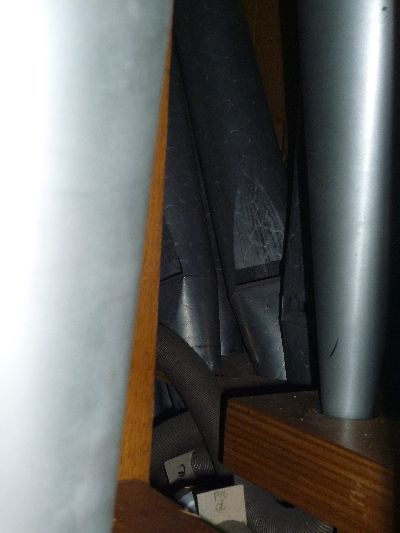

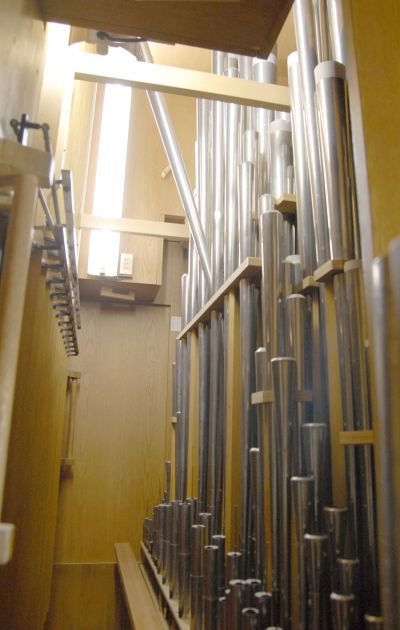

	Recit（スエル）内部の様子。　低音部の木管が倒れている。またフランス式の紐止めのパイプも紐が引きちぎれて外れた模様。大きなパイプが倒れると、そのパイプだけではなく、小さなパイプを多数傷めることとなる。　一本のパイプが何本のパイプを犠牲にしたことであろう。このパイプは天井から吊って倒れ止めをしてあった、残念ながら、倒れた木管によってこのパイプも一緒に倒れたようであった。

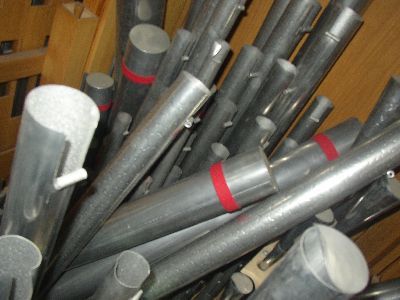

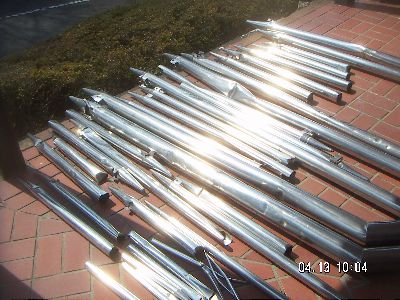

	このオルガンの破損パイプのうち重症パイプは持ち帰ることとした。破損の状況によっては、オルガン内に置いておくとさらに変形が進んでしまう。　また設備と工具が揃った工房での作業の方が良い仕事ができ、宿泊など出張費の負担を掛けなくても済むからである。　重症、軽傷の境目は、切開を必要とするかどうかによる。　パイプの足が損傷している場合にはどうしても切開が必要になる。　パイプ足とパイプ胴の間にあるKernと呼ばれる部分に損傷がある場合も同様である。　これほど大量のパイプを持ち帰ることは想定していなかった。車内にはそれほどの場所の余裕はなかったので、でつぶれてもやむを得ない（いずれにせよ修理を要するパイプである）のでパイプを積み上げて持ち帰った。

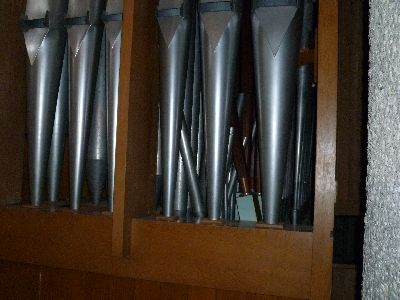

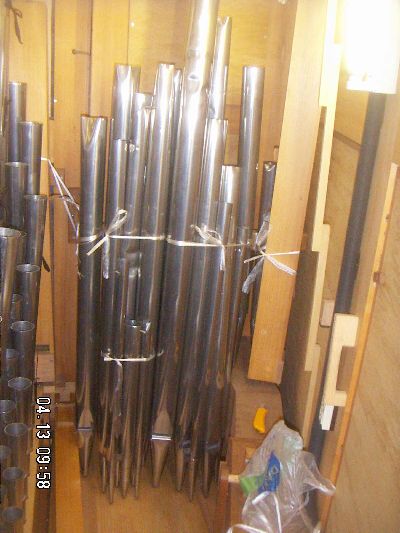

	軽傷パイプは楽器内部に倒れ止めをして保管した。　風箱上では安定しない上にさらに傷を深める恐れがある。　画像でも明瞭なように、4'程度のパイプが多数傷んでいる。　地震を知らないヨーロッパのオルガン製作者はこの程度のパイプをパイプ足の部分で支えるだけで良しとする。

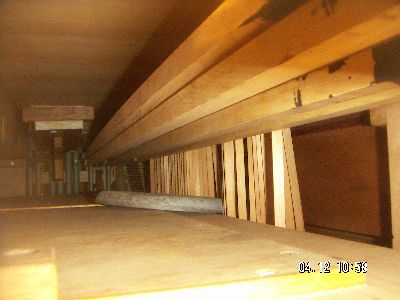

	少々理解しにくい画像であるが、吹子の上である。中央に見えている灰色の円盤は鉛製の重り。　地震の振動で移動し、落ちそうになっている。実は、この重りは3つあるうちの落ちなかった重り、他の二つは落ちた。落ちた重りの影響で右側に見えているメカニズムは乱れている。　この下には鍵盤があるのだが、幸い（本当に幸運なことに）、一個は鍵盤の跳ね抑えの鉄棒の上に落ちたのであった。　もう一個は鍵盤の高音側の側板に当たって鍵盤の外側に落ちた。　この何Kgもある重りは、奇跡的に鍵盤には損傷を与えなかった。

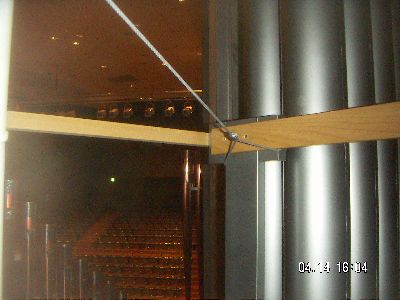

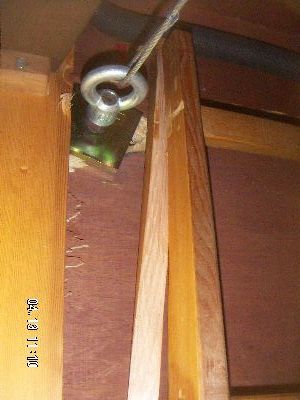

	2004年のオーバーホールの際に設けたアンカー（建築躯体に繋がっている）。ワイヤーで風箱の台が倒壊してもオルガニストの頭上に落ちないようにすることを考えて付けた。　全体に脆弱な構造のこの楽器には心配が尽きないが、可能なことはするべきと考えて行った作業の一つである。　今回の地震ではオルガン本体と建築との揺れによって、画像のようにオルガン後ろの羽目板を損傷した。　加えて右側の梯子も損傷を受けた。

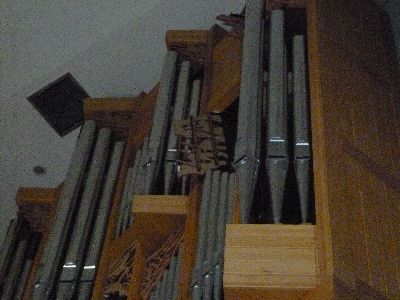

	正面のパイプの上にあった、透かしの飾りが一部脱落してしまった。比較的軽いので、それほど気にしなかったのは間違いであった。
	2011年9月初旬には一本のパイプも失うことなく、全ての修復作業を終えた。

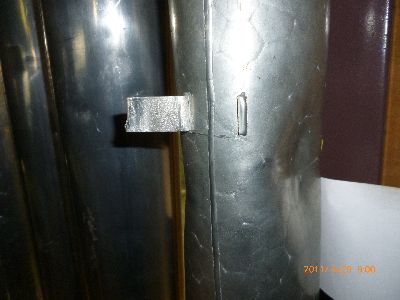

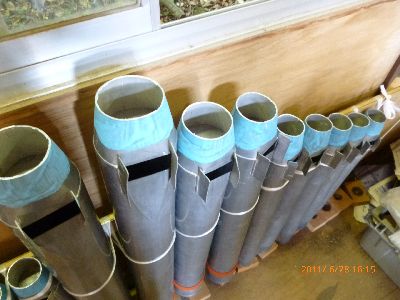

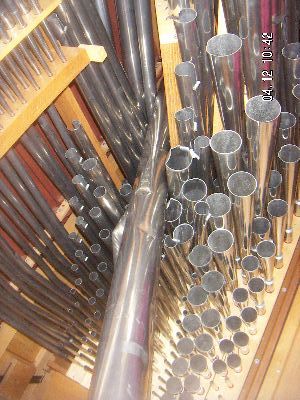

	Diapason 8'の低音部が支えごと束になって倒れていた。　大きなパイプが隣接するMixturのパイプをつぶしていた。 Diapason の低音部は錫鉛合金製ではなく、このオルガンでは亜鉛が使われている。当初は被害はこれがすべてかと思ったのであるが・・一見無事に見えるが、弱くなっているところを発見、応急的に補強を施さなければならなかった。

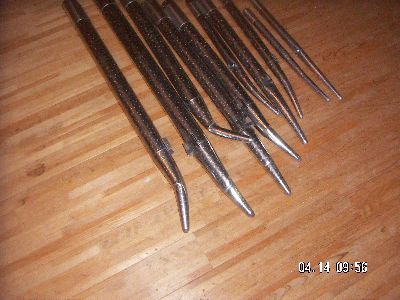

	前記のパイプが倒れたために、近くの小さなパイプがこのように傷めつけられることとなった。　パイプの足がこれほど曲がってしまうと、修復するには切開せざるを得なくなる。作業はかなりの手間を要することとなる。　他に Oboe 8' C の共鳴管がLhneの直上で折れた。　ちょうどその位置に共鳴管を継ぎ足している半田付け部分があった。　上拡がりの円錐形で、頭が重たい共鳴管が長さのほぼ半分のところで支えられていたために地震の揺れで大きな曲げの力がかかったのであろう。

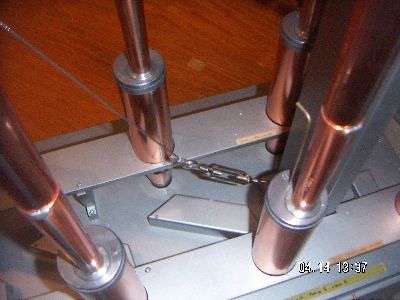

	16'のリード管の支えに取付けてあった筋交いワイヤー。　ワイヤーの木部への取付けが弱く、またワイヤーが細かったので、木部に食い込んで緩んでしまった。　上部にも後壁と繋ぐワイヤーがあったが、ターンバックルが弱すぎて変形し、外れていた。　いずれも応急処置を施して余震に備えた。　これはC側、Cis側にもほとんど同じ規模のパイプ群が同じ構造で立っているが、Cis側には、ほとんど被害はなかった。地震動の方向との関係ではないかと推測している。　これらのパイプは建物の中に裸で立っている。真上は舞台装置のキャットウォークで金網であった。　地震の揺れで天井から大量のゴミが落ちてきたのであろう。漏斗状をしたパイプ共鳴管にゴミが落ちてリード部分に入り、発音できなくなっていた。安全が確保できなかった上に、時間の制限もあったので、パイプ内部の掃除は次の機会とすることとした。
	ペダルの8'パイプの固定が緩んで危険な状態であった。　壁面は石膏ボードなので、固定するには弱すぎる。直交２方向につっかえ棒を壁に当て、広い面積で壁に力を伝えるようにする。そして、その直行2方向の半角方向にワイヤーで引いて固定する、というアイディアが湧いた。手持ちの資材で補強して固定を行えた。　ワイヤーの他端はしっかりした鉄梯子に固定できた。　これは応急ではなくこれで完了と見ている。　このオルガンには多くのAllen社製の電子回路を使っている。幸い電子部分には損傷は見当たらなかった。計らずも、電子オルガンが地震に強いことを証明する結果となった。一部の音栓を除いてこのオルガンは使える状態とすることができた。　仙台で1日、ここで1日を追加することとなったが、帰途につくことができた。
	7月末になって、ホールから不調の連絡があった。電子音関係の故障のようであった。他のオルガン修復作業のために仙台に滞在していた間に訪問。スピーカーへのケーブルの短絡が原因で保護回路が働いたのが原因のようであった。本震で傷んでいた被覆が、余震でさらに傷んで短絡につながったのであろう。
